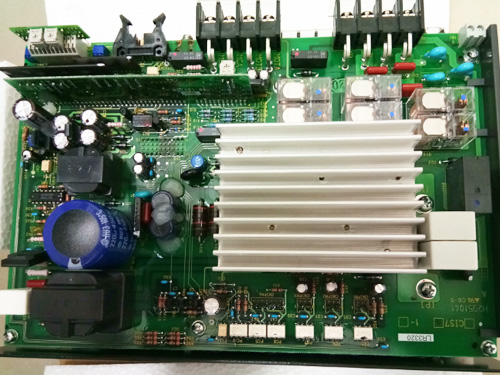

電路板維修方法:
在無任何原理圖狀況下要對一塊比較陌生的注塑機電路板進行維修,以往的所謂“經驗”就難有作為,盡管硬件功底深厚的人對維修充滿信心,但如果方法不當,工作起來照樣事倍功半。那么,怎樣做才能提高維修效呢?注塑管理技術網依據長期注塑機維修的經驗,總結出應遵循以下幾個步驟、按順序有條不紊的進行。
一、先看后量 使用工具:萬用表、放大鏡 當手拿一塊待修的注塑機電路板,良好的習慣首先是應對其進行目測,必要時還要借助放大鏡,看什么呢?
主要看: 1、是否有斷線; 2、分立元件如電阻、電解電容、電感、二極管、三極管等時候存在斷開現象; 3、注塑機電路板上的印制板連接線是否存在斷裂、粘連等; 4、是否有人修過?動過哪些元器件?是否存在虛焊、漏焊、插反等操作方面的失誤;在確定了被修件無上述狀況后,首先用萬用表測量注塑機電路板電源和地之間的阻值,若阻值太小,才幾個或十幾個歐姆,說明注塑機電路板上有元器件被擊穿或部分擊穿,就必須采取措施將被擊穿的元器件找出來。具體辦法是給被修電路板供電,用手去摸注塑機電路板上各器件的溫度,燙手的將是重點懷疑對象。若阻值正常,用萬用表測量板上的阻、二極管、三極管、場效應管、撥段開關等分立元件,其目的就是首先要確保測量過的元件是正常的,我們的理由是,能用萬用表解決的問題,就不要把它復雜化。
二、先外后內 使用工具:電路在線維修儀 如果情況允許,最好是找一塊與被維修板一樣的好板作為參照,然后使用一起的雙棒VI曲線掃描功能對兩塊板進行好、壞對比測試,起始的對比點可以從端口開始,然后由表及里,尤其是對電容的對比測試,可以彌補萬用表在線難以測出是否漏電的缺憾。
三、先易后難 使用工具:電路在線維修儀、電烙鐵、記號筆 為提高測試效果,在對注塑機電路板進行在線功能測試前,應對被修板做一些技術處理,以盡量削弱各種干擾對測試進程帶來的負面影響。
四、先靜后動 由于電路在線維修儀目前只能對注塑機電路板上的器件進行功能在線測試和靜態特征分析,是否完全修好必須要經過整機測試檢驗,因此,在檢驗時最好先檢查一下設備的電源是否按要求正確供給到注塑機電路板上。
