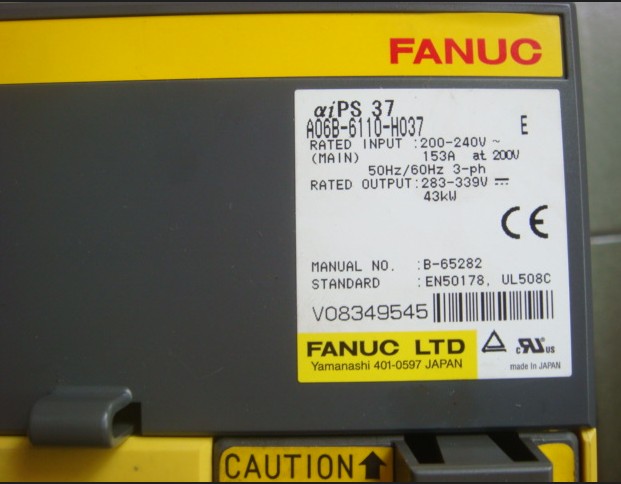

FANUC-α系列電源模塊PSM常見故障與處理方法
一、 PSM顯示--(兩橫),系統顯示401,各軸顯示DRDY OFF報警。 系統開機自檢后,如果沒有急停和報警,則發出*MCON信號給所有SVM,SVM接收到該信號后,接通主接觸器,電源單元吸合,LED由兩橫杠(--)變?yōu)?0,將準備好信號送給伺服單元,伺服單元再接通繼電器,繼電器吸合后,將*DRDY信號送回系統,如果系統在規定時間內沒有接收到*DRDY信號,則發出此報警,同時斷開各軸的*MCON信號。
1.檢查SVM是否有故障(按前面的所述方法)。
2.檢查PSM的*ESP是否斷開,正常情況是短路的。如果開路,查外部*ESP電氣回路。
3.用萬用表檢查MCC進線的三相200V(也有380V的高壓類型的)是否有缺相。
4.檢查MCC的觸點和線圈是否有故障。
5.觀察MCC是否吸合后馬上斷開,如果根本沒有吸合,再仔細聽PSM的小繼電器是否有一下響聲,如果有,則證明PSM本身是好的。更換繼電器,或檢查MCC輸出線以及MCC的交流電源
6.檢查PSM,SPM,SVM之間的連接線是否連接錯誤或連接不牢固。
7.更換電源單元控制板。如果手頭沒有,則將PSM送FANUC修理或更換。
二、 PSM-5.5或PSM-11的LED顯示01報警 電源模塊檢測到IPM模塊故障。
1.用萬用表檢查主回路的IPM模塊的U、V、W對+,-的導通壓降,如果有異常,更換IPM模塊。
2.如果更換IPM模塊后還有報警,將SPM單元送FANUC修理。
三、 PSM-15,PSM-26,PAM-30的LED顯示01報警 檢測到主回路電流異常。
1.用萬用表檢查主回路的U、V、W對+,-的導通壓降,如果有異常,更換IGBT模塊。同時更換驅動板A20B-2902-0390,并檢查主回路底板上的六組驅動電阻,6.2歐和10k歐,如果有阻值不對的,更換。
2.如果三個IGBT模塊都是好的,檢查給電源模塊供電的接觸器MCC的觸點或線圈是否正常,如果不正常則須更換。
3.檢查SPM的控制板有一繼電器(在MCC插座的側面,很容易燒壞,如果壞了須更換,如果燒的嚴重,更換控制板。
四、 PSM顯示02報警。 控制板檢測到內部冷卻風扇(24V)異常。
1. 觀察風扇是否轉,或是否有風,如果不轉或風力很小,拆下觀察是否扇葉上較臟,用汽油或酒精清洗。
2. 如果清洗后裝上還有報警,更換風扇。
3. 檢查風扇的插座電源24V是否正常。紅線+24V,黑線0V,黃線報警線,拔下有5V,如果電壓不對,更換控制板。
